钢丝绳失去正常形状而产生的可见形状畸变都属于畸形。畸形通常发生在局部，会导致畸形区域的钢丝绳内部应力分布不均匀。
畸形和损伤会以多种方式表现出来，下面给出较常见的几种类型的报废基准。只要钢丝绳的自身状态被认为是危险的，就应立即报废。
1、波浪形
在任何条件下，只要出现以下情况之一，钢丝绳就应报废：

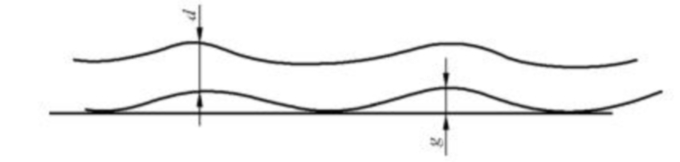

a）在从未经过、绕进滑轮或缠绕在卷筒上的钢丝绳直线区段上，直尺和螺旋面下侧之间的间隙 g≥1/3×d；
b)在经过滑轮或缠绕在卷筒上的钢丝绳区段上，直尺和螺旋面下侧之间的间隙g≥1/10×d。
d----钢丝绳公称直径；
g----间隙。

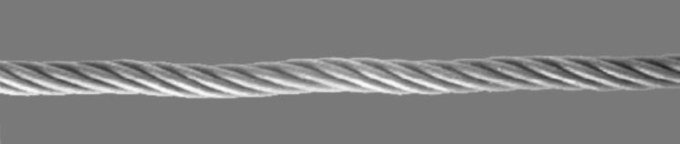

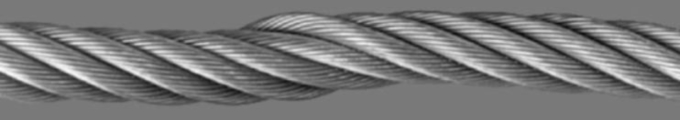

波浪形钢丝绳
2、灯笼畸形
出现篮形或灯笼状畸形的钢丝绳应立即报废，或者将受影响的区段去掉，但应保证余下的钢丝绳能够满足使用要求。
3、绳芯或绳股突出或扭曲
发生绳芯或绳股突出的钢丝绳应立即报废，或者将受影响的区段去掉，但应保证余下的钢丝绳能够满足使用要求。

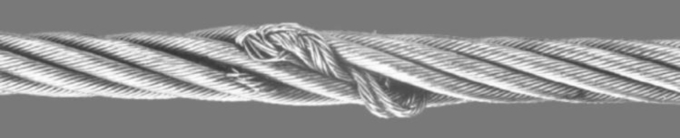

绳芯突出———单层钢丝绳

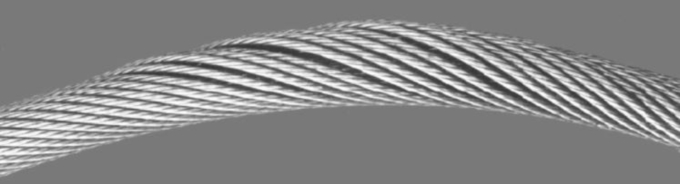

绳股突出或扭曲

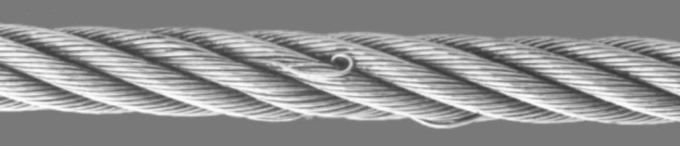

4、钢丝的环状突出
钢丝突出通常成组出现在钢丝绳与滑轮槽接触面的背面，发生钢丝突出的钢丝绳应立即报废。
注：钢丝绳外层股之间突出的单根绳芯钢丝，如果能够除掉或在工作时不会影响钢丝绳的其他部分，可以不必将其作为报废钢丝绳的理由。
5、绳径局部增大
钢芯钢丝绳直径增大 5%及以上，纤维芯钢丝绳直径增大 10%及以上，应查明其原因并考虑报废钢丝绳。
注：钢丝绳直径增大可能会影响到相当长的一段钢丝绳，例如纤维绳芯吸收了过多的潮气膨胀引起的直径增大，会使外层绳股受力不均衡而不能保持正确的旋向。

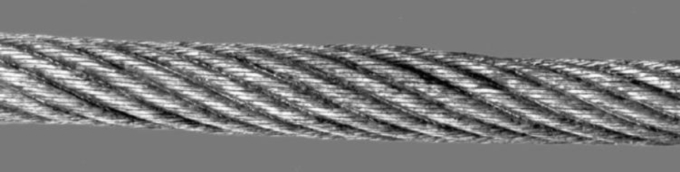

绳芯扭曲引起的钢丝绳直径局部增大
6、局部扁平
钢丝绳的扁平区段经过滑轮时，可能会加速劣化并出现断丝。此时，不必根据扁平程度就可考虑报废钢丝绳。
在标准索具中的钢丝绳扁平区段可能会比正常绳段遭受更大程度的腐蚀，尤其是当外层绳股散开使湿气进入时。如果继续使用，就应对其进行更频繁的检查，否则宜考虑报废钢丝绳。
由于多层缠绕而导致钢丝绳的局部扁平，如果伴随扁平出现的断丝数不超过表1和表2规定的数值，可不报废。
7、扭结
发生扭结的钢丝绳应立即报废。
注：扭结是一段环状钢丝绳在不能绕其自身轴线旋转的状态下被拉紧而产生的一种畸形。扭结使钢丝绳捻距不均导致过度磨损，严重的扭曲会使钢丝绳强度大幅降低。

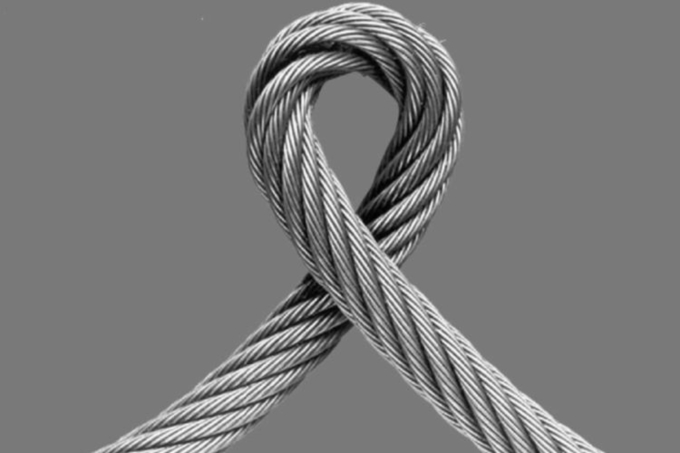

扭结-正向
扭结-反向

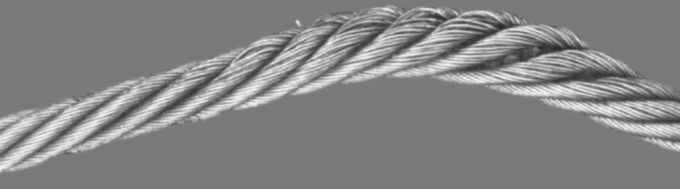

8、折弯
折弯严重的钢丝绳区段经过滑轮时可能会很快劣化并出现断丝，应立即报废钢丝绳。
如果折弯程度并不严重，钢丝绳需要继续使用时，应对其进行更频繁的检查，否则宜考虑报废钢丝绳。
注：折弯是钢丝绳由外部原因导致的一种角度畸形。
通过主观判断确定钢丝绳的折弯程度是否严重。如果在折弯部位的底面伴随有折痕，无论其是否经过滑轮，均宜看作是严重折弯。
