一、地泵等大型设备动力开关箱
内设KDM1或DZ20（160A以上380V）系列透明塑壳断路器作为控制开关，配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器；PE线端子排为3个接线螺栓。

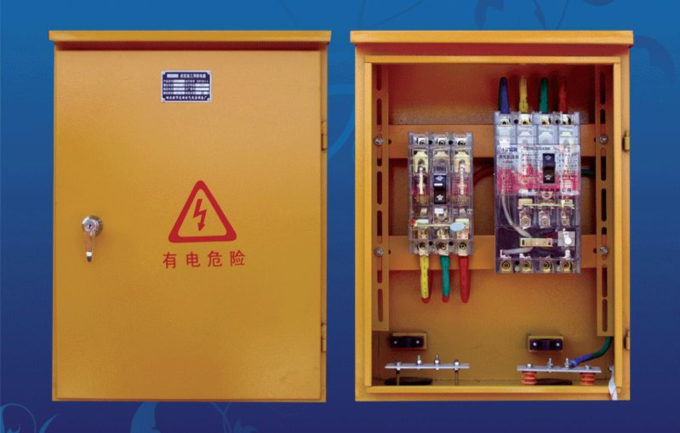

地泵等大型设备开关箱示意图

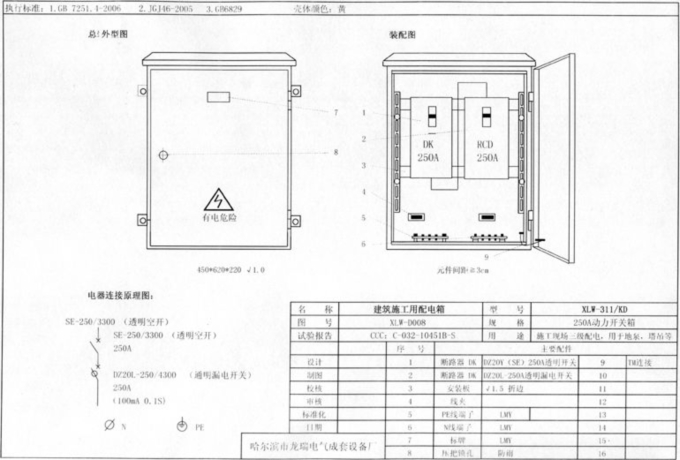

地泵等大型设备电气系统图
二、塔式起重机等设备动力开关箱
内设KDM1或DZ20（160A以上380V）系列透明塑壳断路器作为控制开关，配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器；PE线端子排为3个接线螺栓。

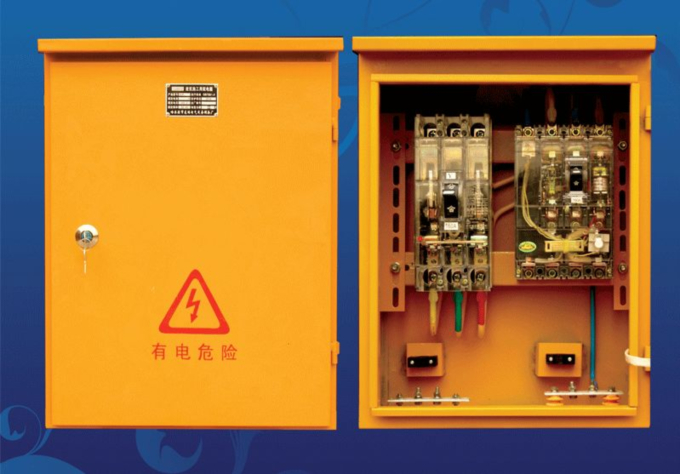

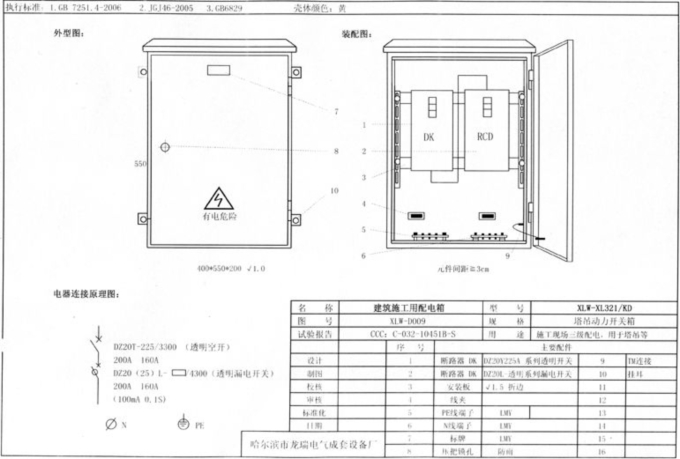

塔式起重机等设备动力开关箱示意图
塔式起重机等动力设备开关箱系统图
三、3.0KW以下用电设备开关箱
内设DZ20（20-40A、380V）或SE,KDMI系列透明塑壳断路器作为控制开关，配置DZ15LE（20-40A）或LBM1系列透明漏电断路器，PE线端子排为4个接线螺栓。

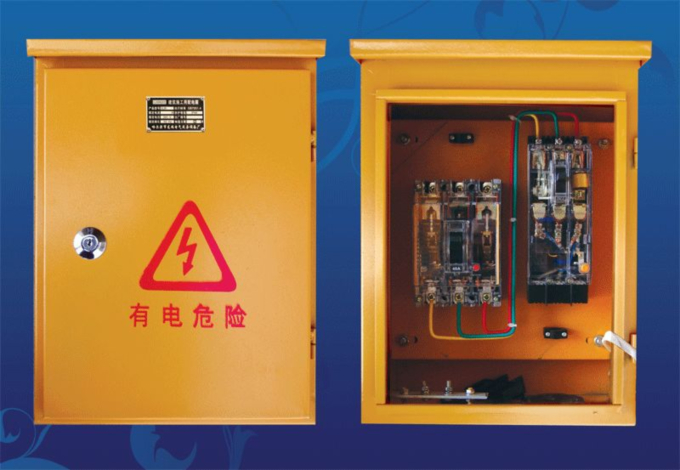

40A以下动力开关箱示意图

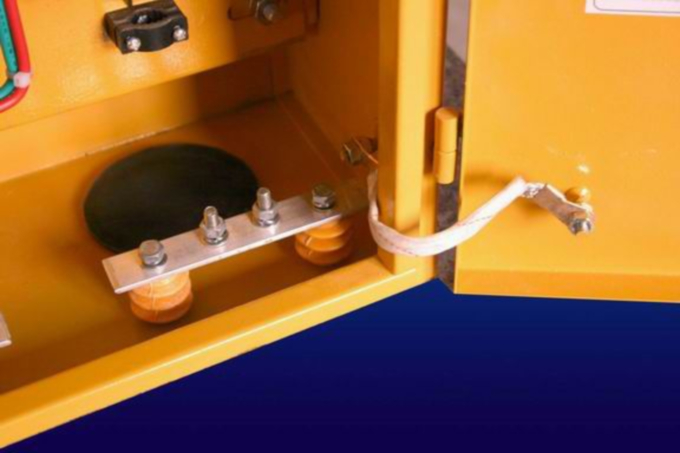

动力开关箱端子接点及电气接点连接图

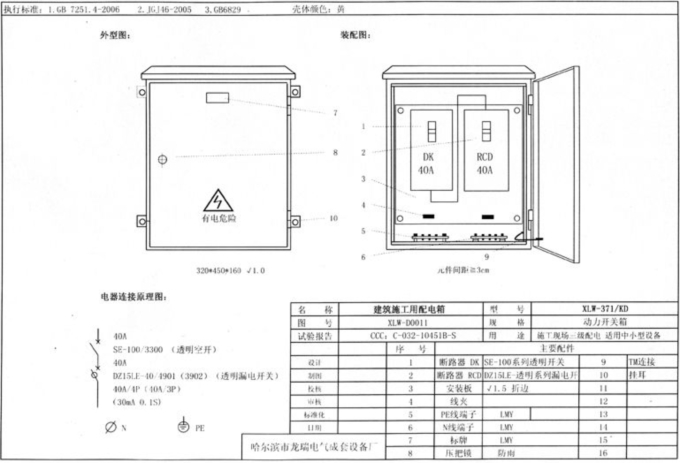

40A以下设备用电开关箱电气系统图
四、5.5KW以上用电设备开关箱
根据所控制设备额定容量选择控制开关及漏电断路器。控制开关为DZ20（SE或KDM1）系列透明塑壳断路器，漏电断路器为DZ15L系列透明系列漏电断路器；PE线接线螺栓为3个。

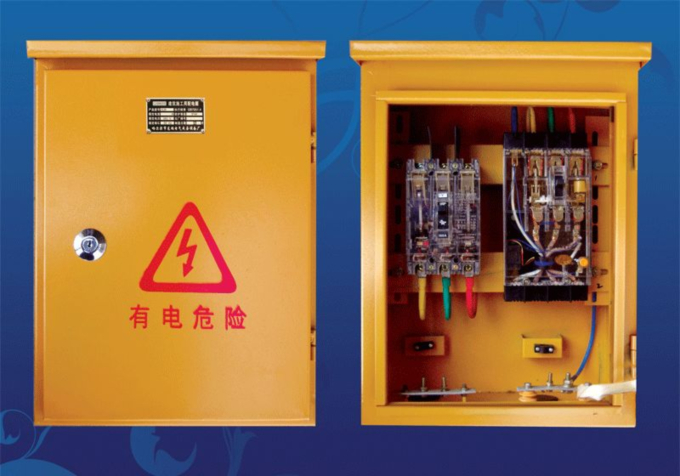

5.5KW以上设备开关箱示意图

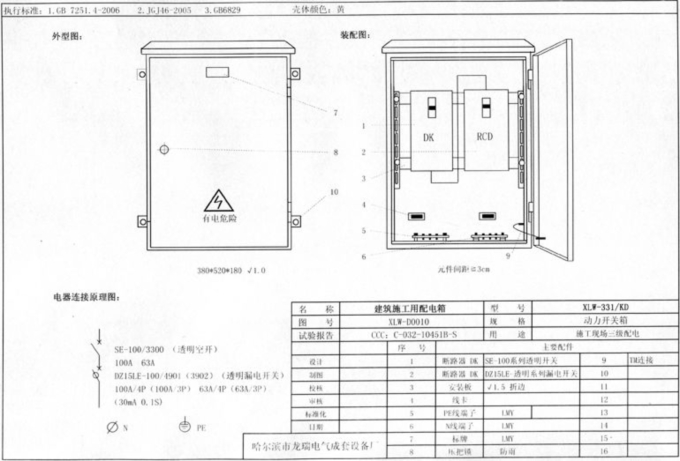

5.5KW以上设备开关箱电气系统图
五、照明开关箱
内设KDM1—T/2(20-40A)断路器，配置DZ15L—20-40/290漏电断路器，PE线螺栓为3个。

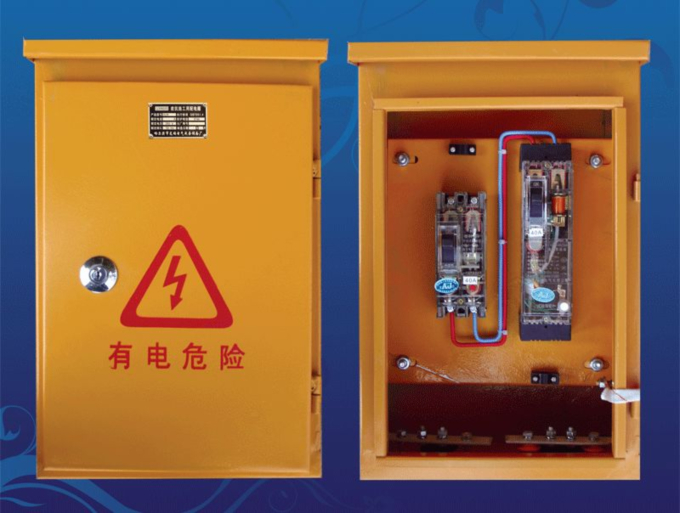

照明开关箱示意图

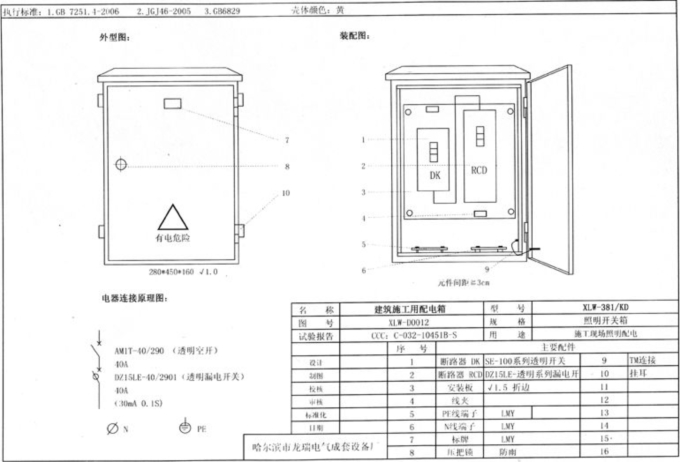

照明开关箱电气系统图
注：开关箱中漏电断路器必须选择额定漏电动作电流不大于30mA,额定漏电动作时间不大于0.1S，电流速断、电磁式电动机保用产品。
总配电箱中漏电断路器应选用配电保护用产品。
