监理人必懂的现场临时用电之三级配电设置的分配电箱的检查要点

2025-06-23 11:37

浏览量：0次

一、含照明回路分配电箱（动力回路与照明回路分路配电）

内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20或 KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关；PE线连线螺栓、N线接线螺栓根据实际需要配置。

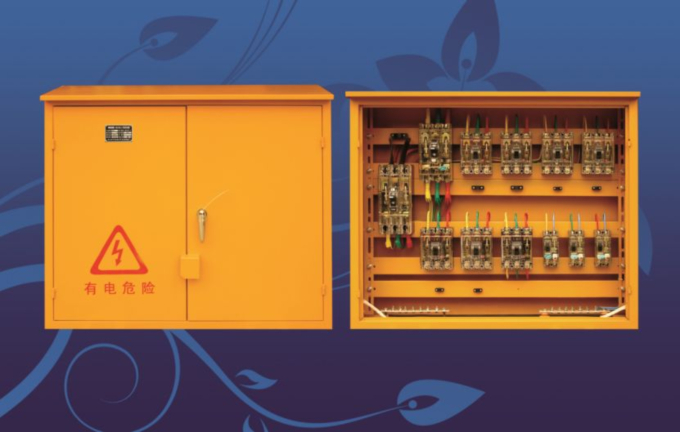

5.1 (2).jpg

分配电箱示意图

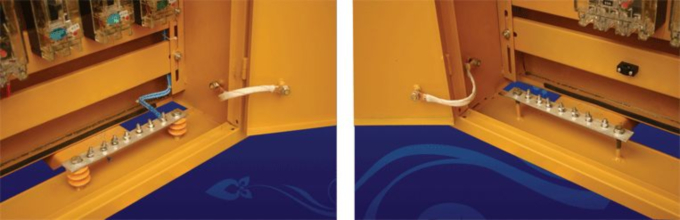

5.2 (2).jpg

分配电箱N线端子板接点图分配电箱PE线端子板接点图

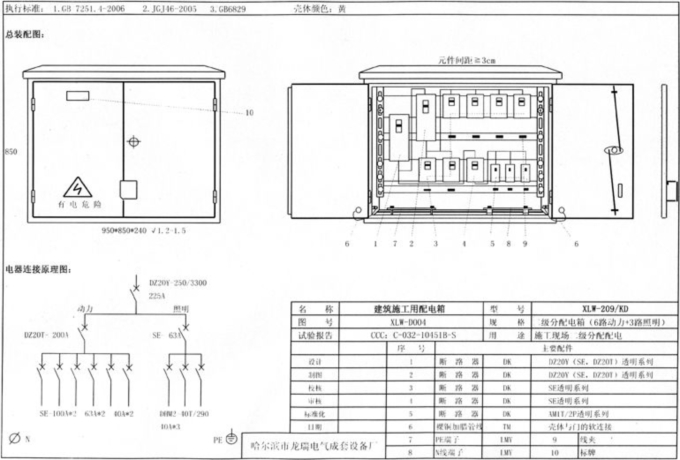

5.3 (2).jpg

分配电箱电气系统图

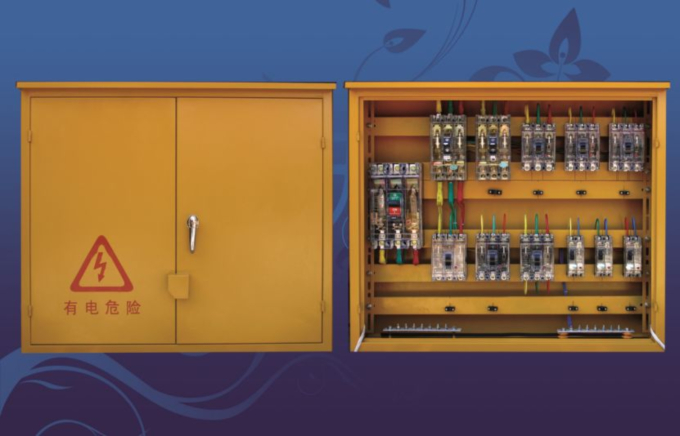

5.4 (2).jpg

含塔吊回路分配电箱示意图（端子板接点及电气连接点图同上）

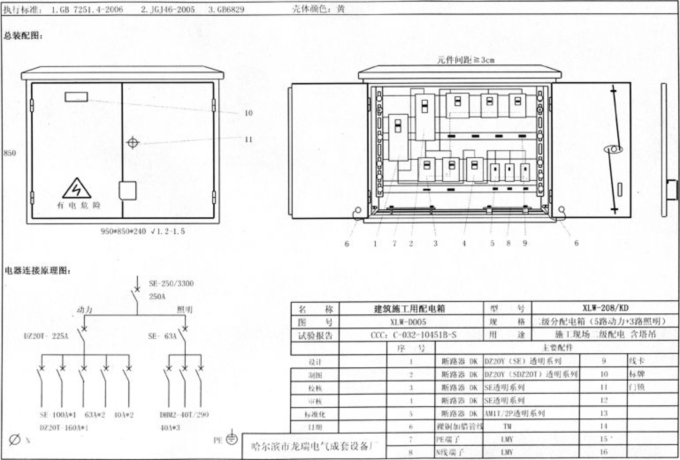

5.5 (2).jpg

含塔吊回路分配电箱系统图

二、不含照明回路分配电箱

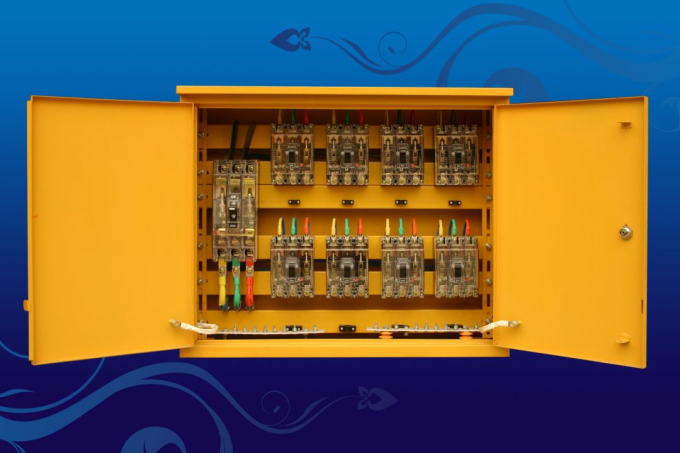

5.6 (2).jpg

6-8回路分配电箱示意图

6回路分配电箱含塔吊回路（端子板接点及电气连接点图同上）

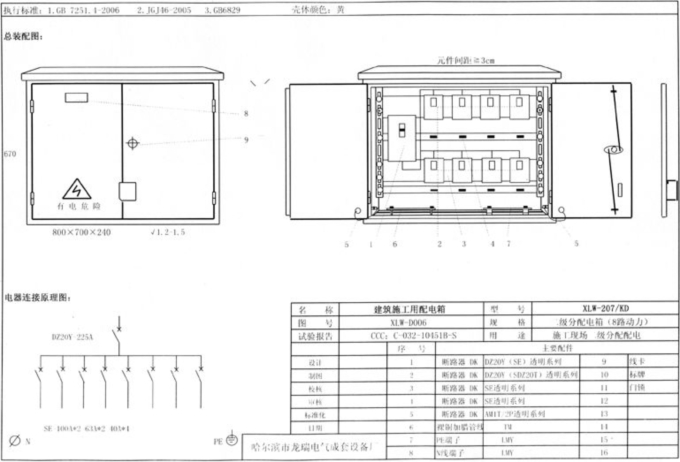

5.7 (2).jpg

8回路分配电箱系统图

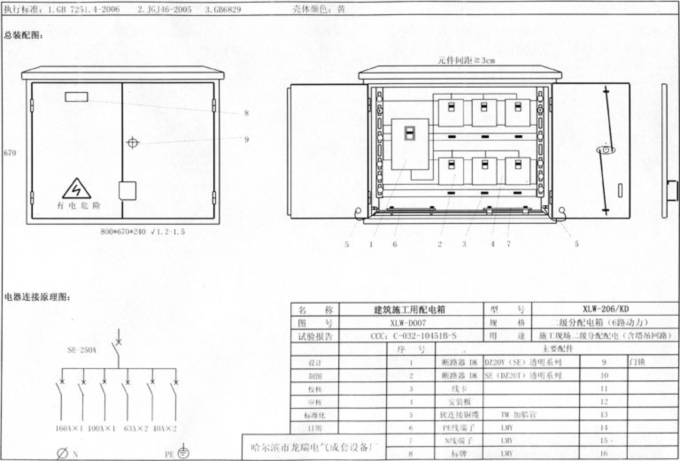

5.8 (2).jpg

6回路含塔吊回路分配电箱系统图
